O-Ringe

Standards

O-Ringe werden nach höchsten Standards produziert. Falls nicht anders angegeben, konform zu ISO 3601­-1:2012 Class B sowie ISO 3601­-3:2005, jedoch bietet BT Seals auch O­-Ringe gemäß folgender Normen an:

  • DIN 3771 / ISO 3601-1
  • AS568A/BS
  • PN02 9280
  • PN02 9281
  • MSZ
  • PN-60/PN-64/PN-90

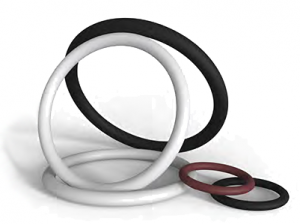

oringe-1
Download PDF

O-Ringe

Werkstofftypen O-Ringe

Härte 70° – 90° Shore A (IRHD), VMQ: 60° – 80° Shore A (IRHD)

Typ Beständig gegen Eigenschaften Temperatur
NBR Mineralöle und-fette, pflanzliche und tierische Schmierstoffe, Hydrauliköle, Öl+Wasser-Emulsionen, Benzin, Diesel- kraftstoff, Heizöl, Hypoidöl, (bis 80°C), Butan, Ethan, Propan, Wasser und Luft bis 90°C, schwache Säuren und Laugen, Glykol (Frostschutz in KFZ) Gute Quellbeständigkeit in den genannten Medien, sehr guter Druckverformungsrest, breiter Temperaturbereich. NICHT BESTÄNDIG gegen aromatische und chlorierte Kohlenwasserstoffe , Bremsflüssigkeit auf Glykolbasis (KFZ), Ozoneinwirkung. bt-seals_o-ring_NBR
FKM Alle Öle und Fette wie bei NBR, sowie Kraftstoffe und aromatische und chlorierte Kohlenwasserstoffe, Luft, Säuren und Laugen. Hochtemperaturbeständig. Gute Quell- und Hitzebeständigkeit auch bei Hypoidöl über 120°C. NICHT BESTÄNDIG gegen Aceton, Amine, Alkalien, Bremsflüssigkeit (KFZ), Essigsäure, Heisswasser-Dampf. bt-seals_o-ring_FKM
EPDM Bremsflüssigkeit (KFZ) bis +150°C, Heisswasser und Dampf, Waschlaugen, viele Säuren, Alkohol, Silikonöl, schwer entflammbare HSC- und HSD- Flüssigkeiten. Sehr gute thermische Stabilität, guter Druckverformungsrest, besonders gute Ozon-, Witterungs- und Alterungsbeständigkeit. NICHT BESTÄNDIG gegen alle Mineralölprodukte und Kohlenwasserstoffe. bt-seals_o-ring_ACM
HNBR Öle und Fette wie bei NBR, sowie Heisswasser bis 100°C, gute Beständigkeit gegen Hypoid-Getriebeöle bis +130°C. Hervorragende mechanische Eigenschaften (hohe Abriebfestigkeit), gute Ozon- und Witterungsbeständigkeit, breiter Temperaturbereich. NICHT BESTÄNDIG gegen aromatische und cholorierte Kohlenwasserstoffe, Bremsflüssigkeit (KFZ). bt-seals_o-ring_HNBR
VMQ Heissluft, Sauerstoff, wässrige Lösungen, Ammoniak. Bedingt beständig gegen Bremsflüssigkeit (KFZ), Butan, Propan, Benzin, Alkohol, Heisswasser bis 100°C. Sehr gute thermische Eigenschaften; insbesondere in Luft und Sauerstoff. Gute Ozonbeständigkeit, beste dielektrische Eigenschaften, physiologisch unbedenklich. NICHT BESTÄNDIG gegen konzentrierte Säuren und Alkalien, Wasser und Dampf über 100°C. SAUERSTOFFAUSSCHLUSS ZERSTÖRT den Werkstoff. bt-seals_o-ring_VMQ

Andere Werkstoffe wie ACM, CR, FFKM, IIR, SBR oder nach kundenspezifischen Forderungen entwickelte Typen sind lieferbar.

Alle O-Ringe können für die REIBUNGSLOSE MONTAGE durch Talkumieren, Molykotieren oder Silikonisieren vorbehandelt werden.

Freigaben und Zulassungen

Bezeichnung Anwendungsbereich
DVGW Deutscher Verein des Gas- und Wasserfaches Brenngasanwendungen
FDA Food and Drug Administration Lebensmittel- und Pharmabereich
KTW Kunststoffe im Trinkwasser Einsatz im Trinkwasserbereich
WRAS Water Regulations Advisory Scheme Kunststoffe in Kontakt mit Trinkwasser

Qualitätskontrolle

Die Qualität der O-Ringe hat für BT Seals oberste Priorität. Das angewandte Qualitätssicherungs-System lässt keine Umgehung der vorgeschriebenen Abläufe während des gesamten Prozesses zu und ist nach der aktuellen Version nach ISO 9001 zertifiziert. Das für die Automobilindustrie geltende Qualitätsmanagement ISO / TS16949 ist im Prozess voll integriert und garantiert im Produktionsablauf herausragende cp/cpk Werte von 1,33 und ppk 1,67 (PPAP-Level 3). Präzisions-Prüfeinrichtungen (mit SIT-Zertifizierung) erlauben – bei entsprechender Vereinbarung mit dem Kunden – die Kontrolle jedes einzelnen O-Ringes – im Bereich des Innen-Durchmessers, der Schnurstärke und der Oberflächenbeschaffenheit.
